导语：
在工程建设领域，安全就是最大的效益，标准就是最高的指令。
作为广西首府，南宁市的工程建设标准一直引领着区域行业发展。近日，由南宁市住房和城乡建设局主编，多家中字头及地方龙头建企参编的《南宁市建设工程质量安全管理标准化图集（安全篇—2024版）》正式发布。
这份文档不仅是南宁市各类建设工程的“作业指导书”，更是广大工程人规避安全风险、提升创优水平的“红宝书”。它涵盖了文明施工、安全生产（基坑、模板、脚手架、起重机械）、智慧工地、消防安全等全维度的标准化做法。
以下是这份2024版图集的核心精华。
🛡️ 一、文明施工：工地形象的“门面担当”

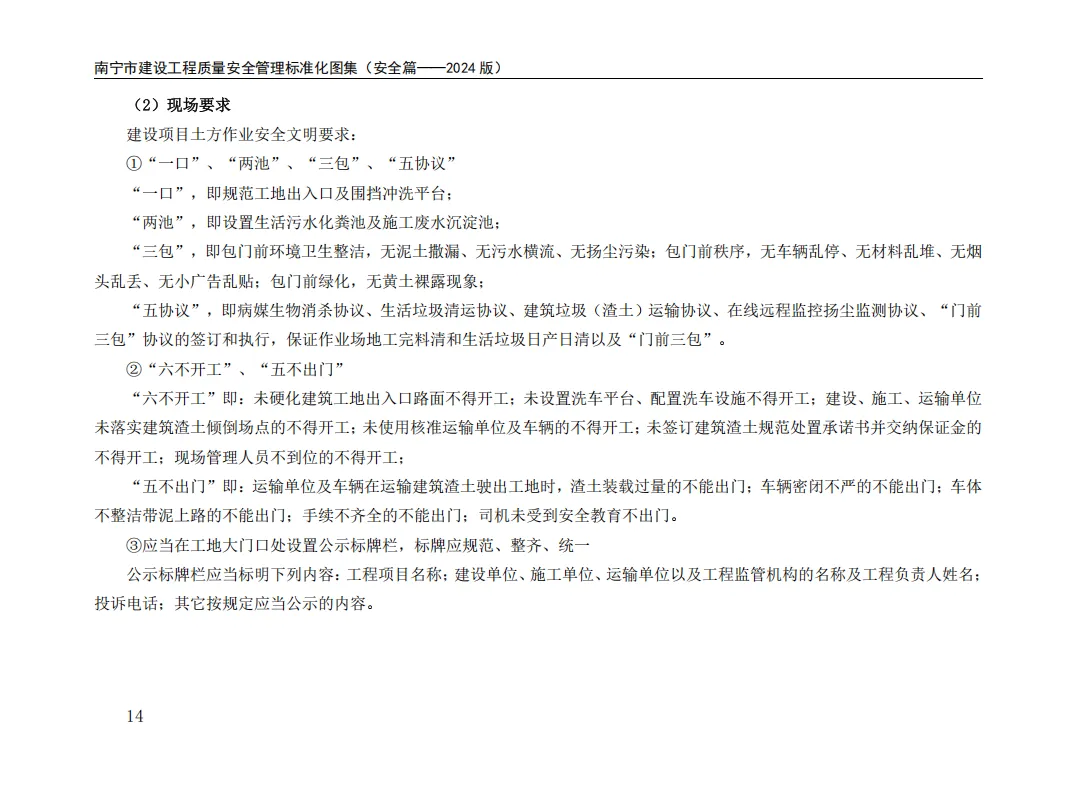

图集对施工现场的“门面”提出了极高要求，细节控必须收藏。

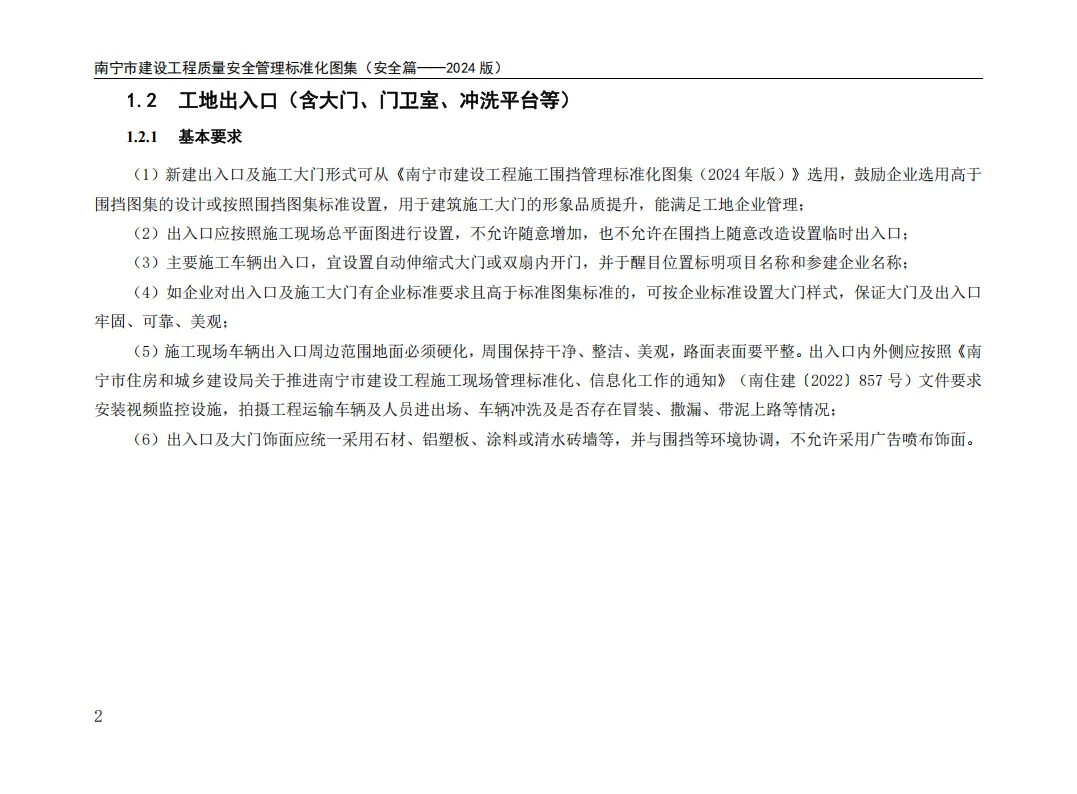

1. 围挡与大门（颜值即正义）

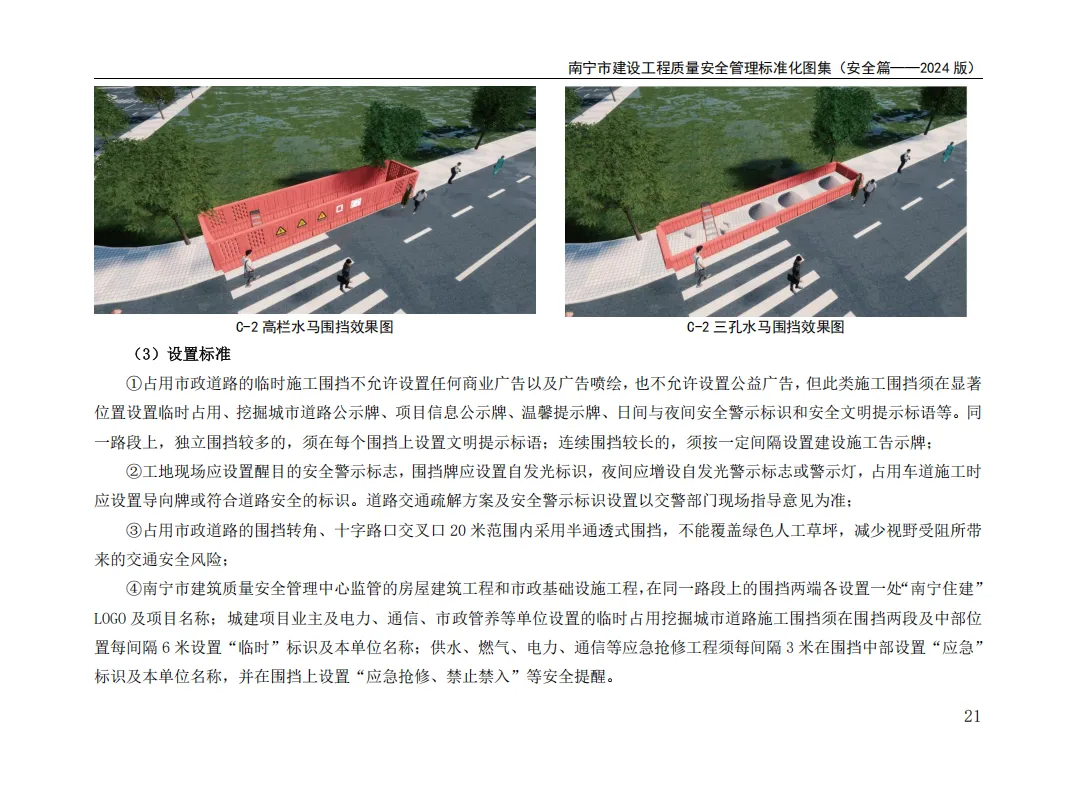

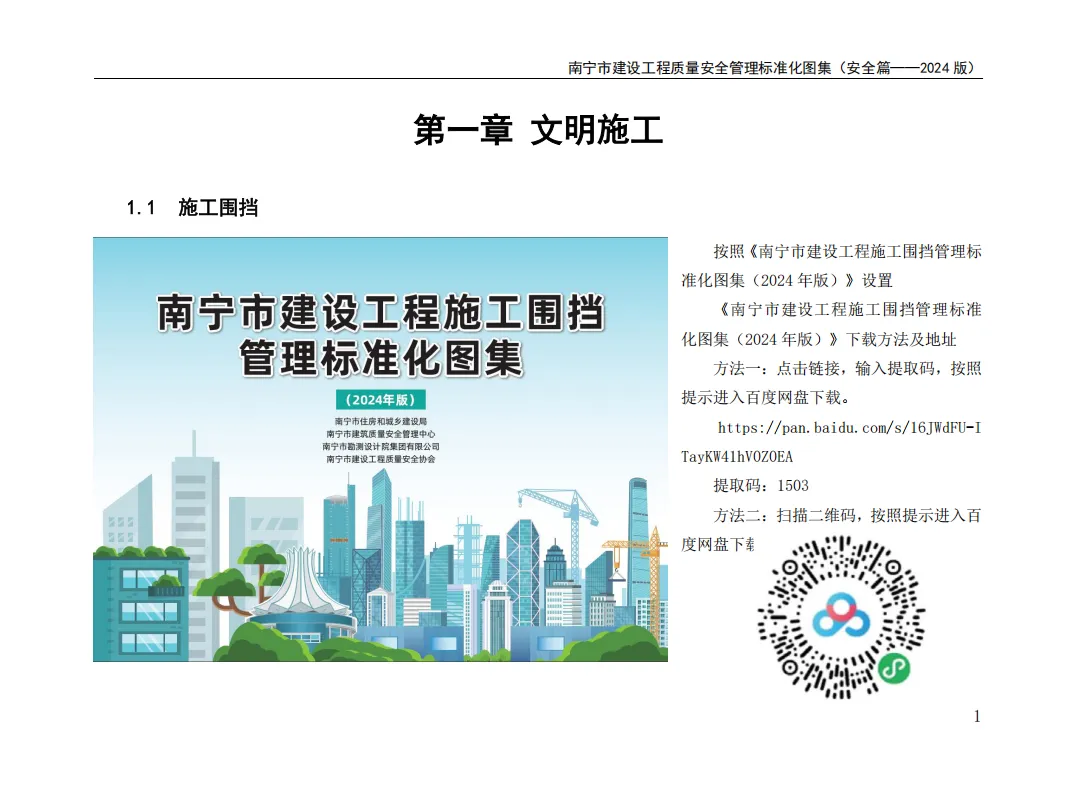

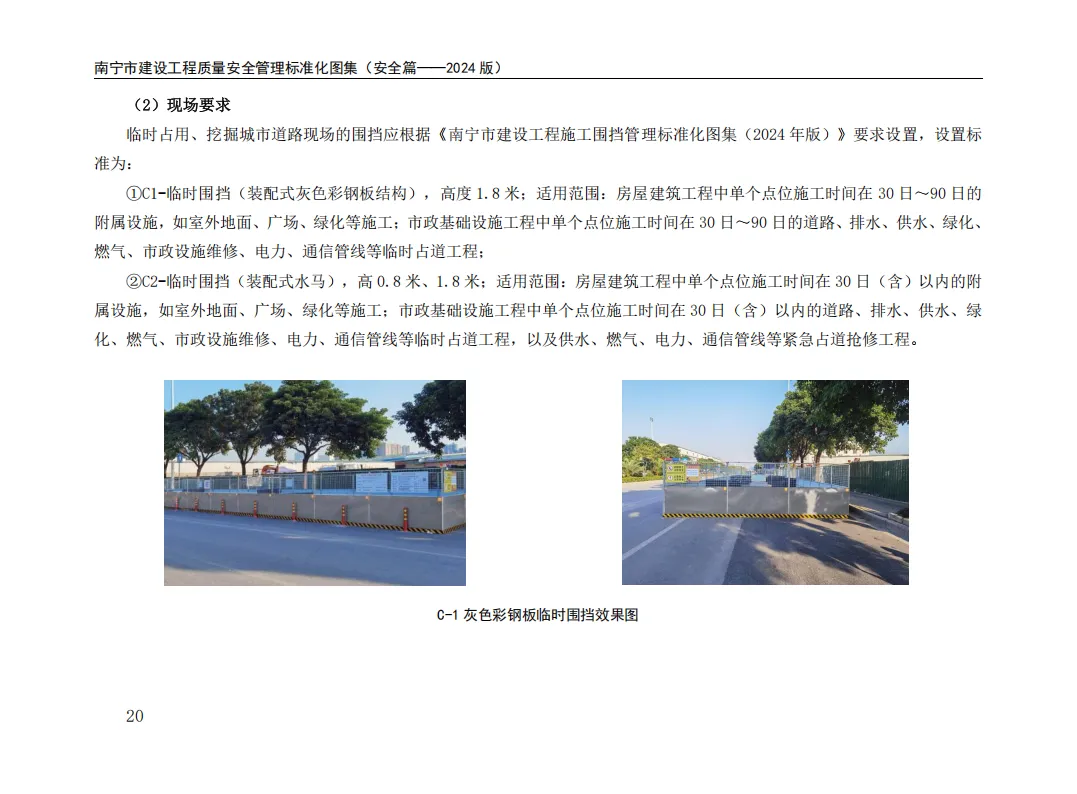

- 围挡： 严格按照《南宁市建设工程施工围挡管理标准化图集（2024年版）》设置，鼓励使用高品质材质。

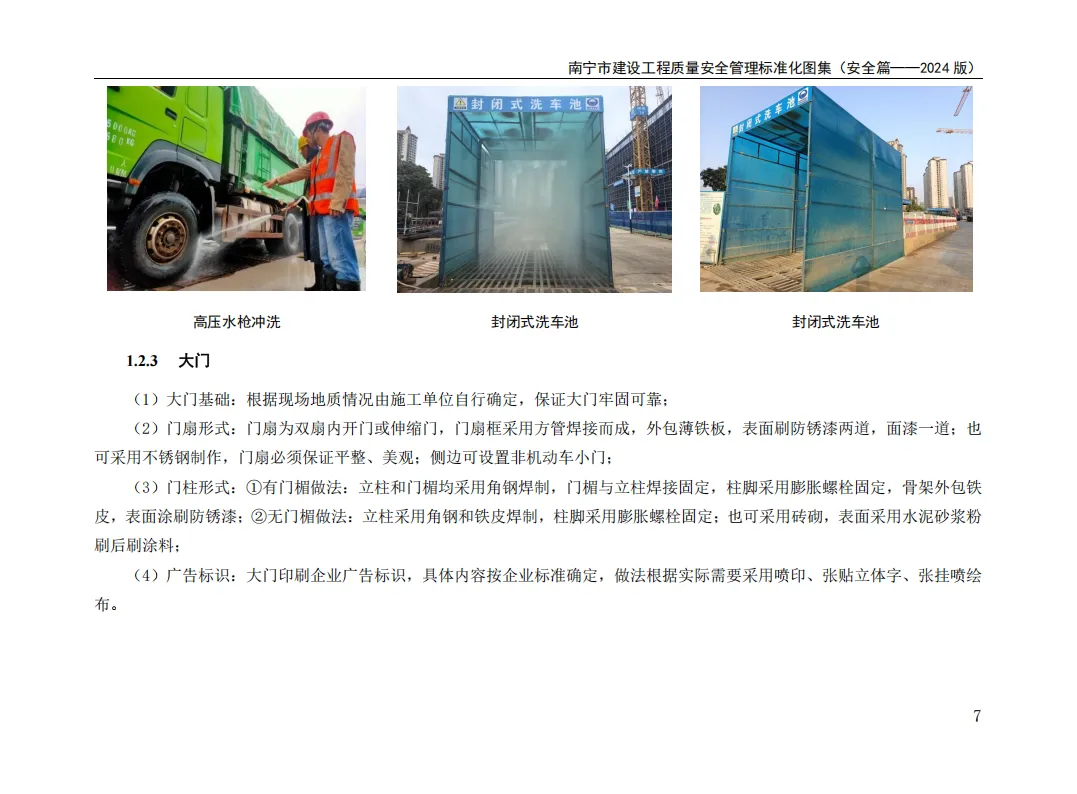

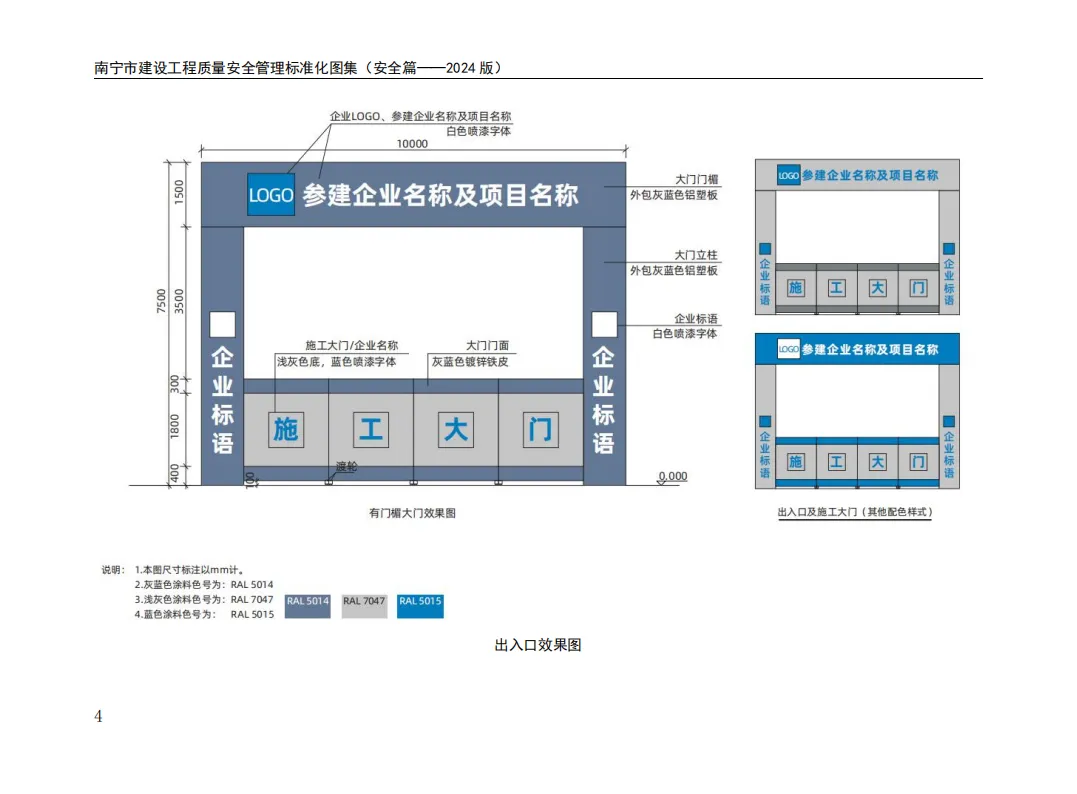

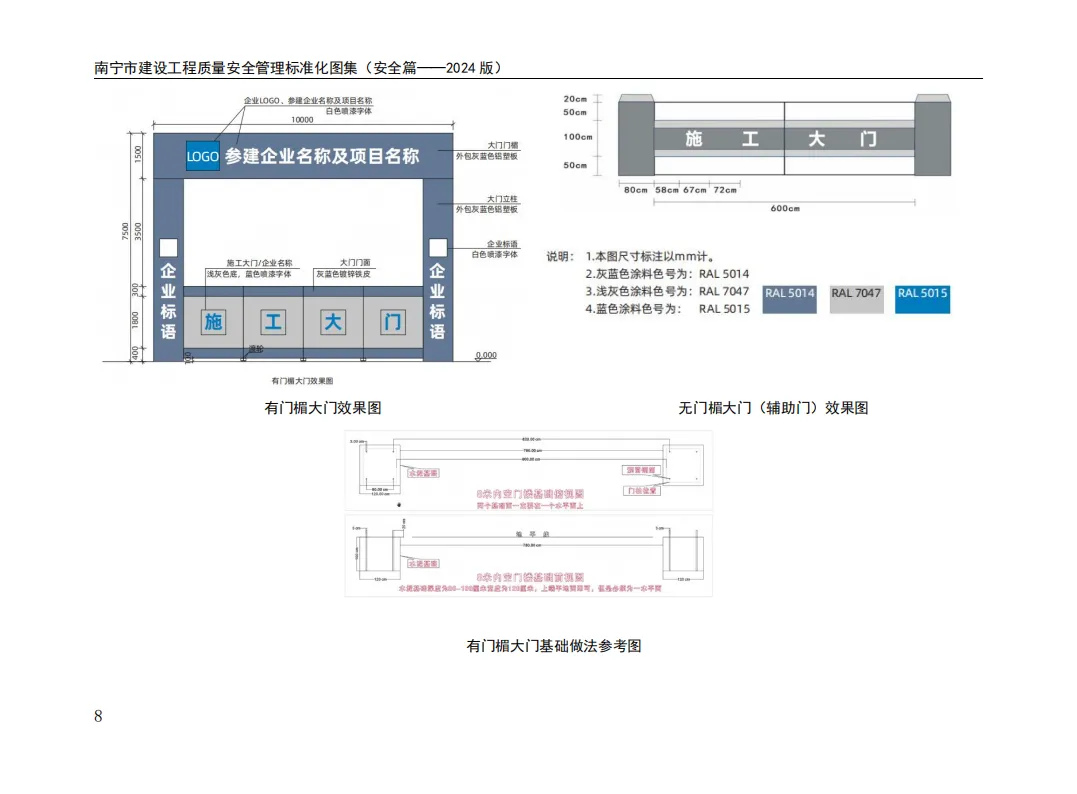

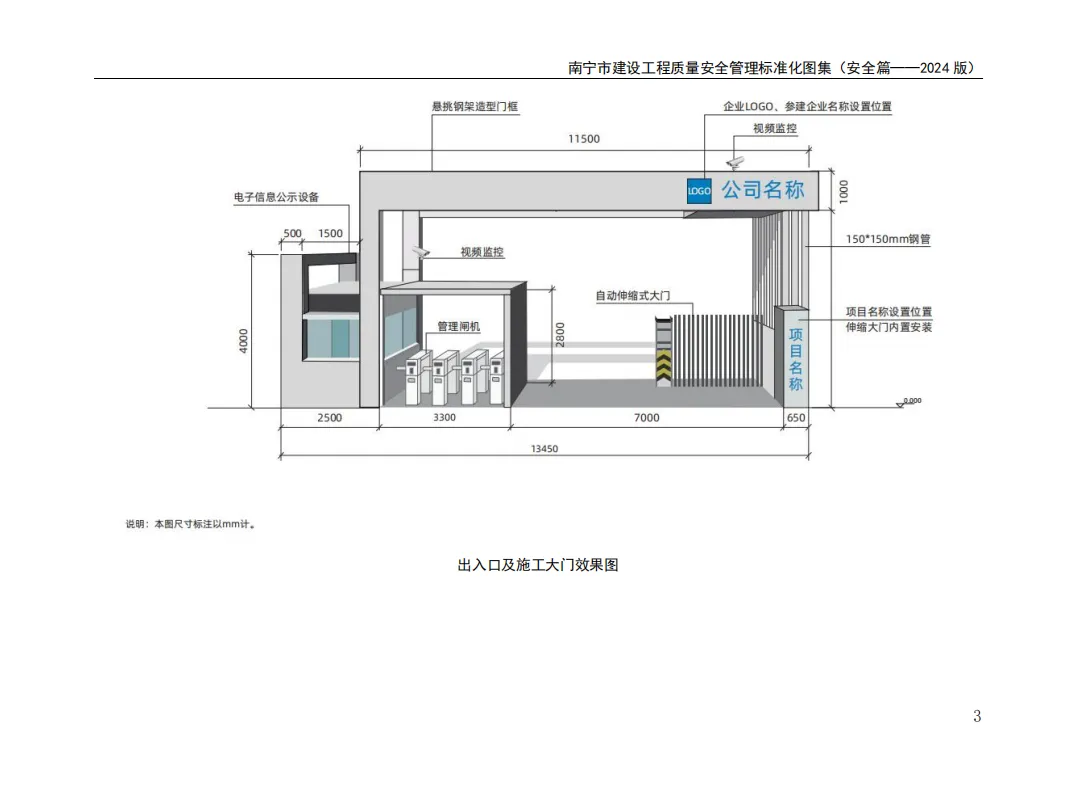

- 大门： 推荐悬挑钢架造型或自动伸缩门，门柱与门楣需统一色调（RAL5014灰蓝色），并设置企业LOGO及项目名称。

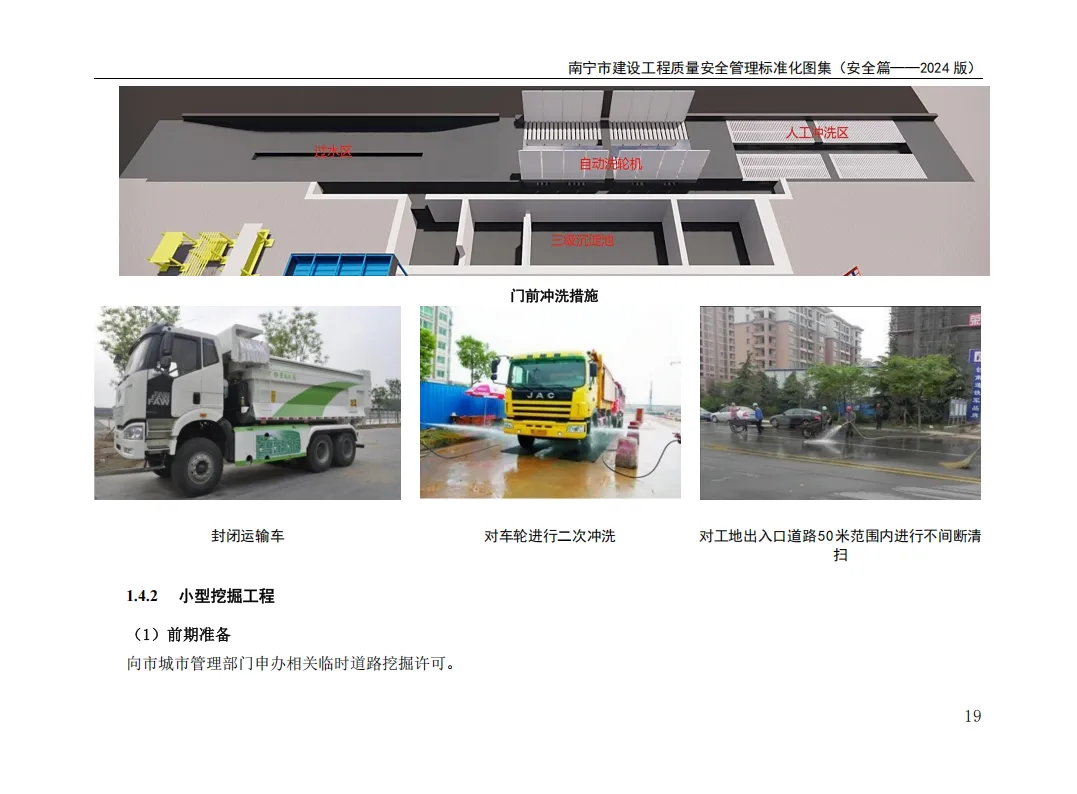

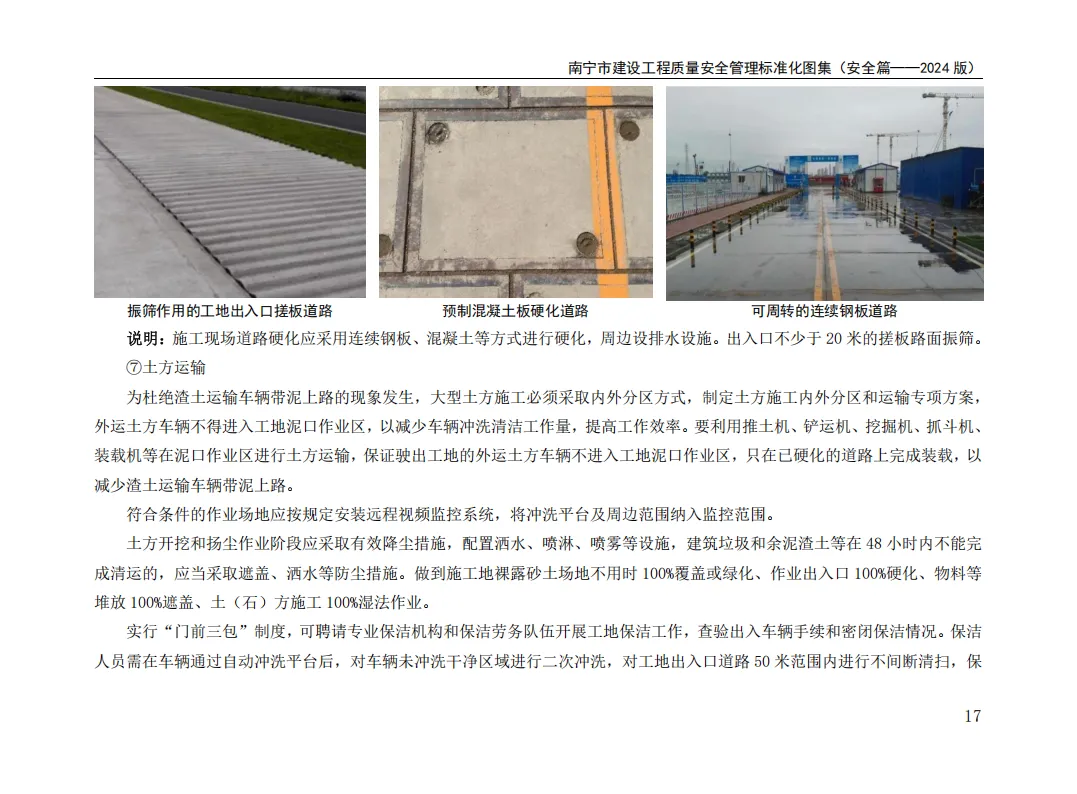

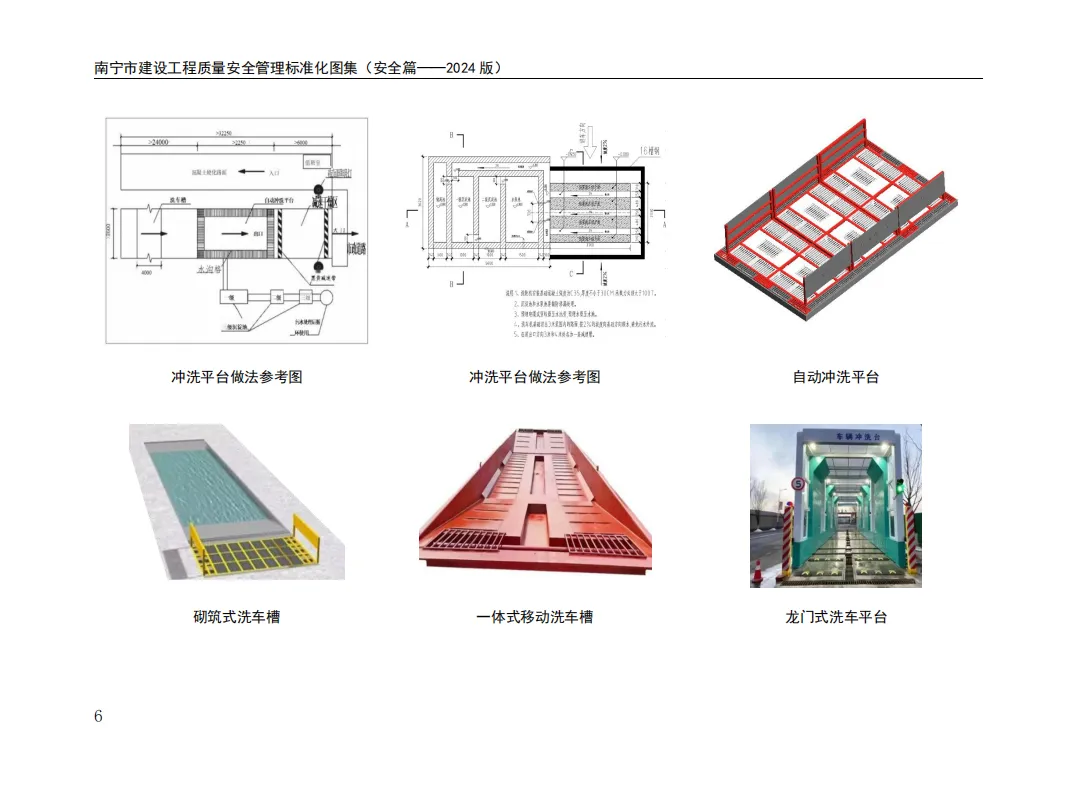

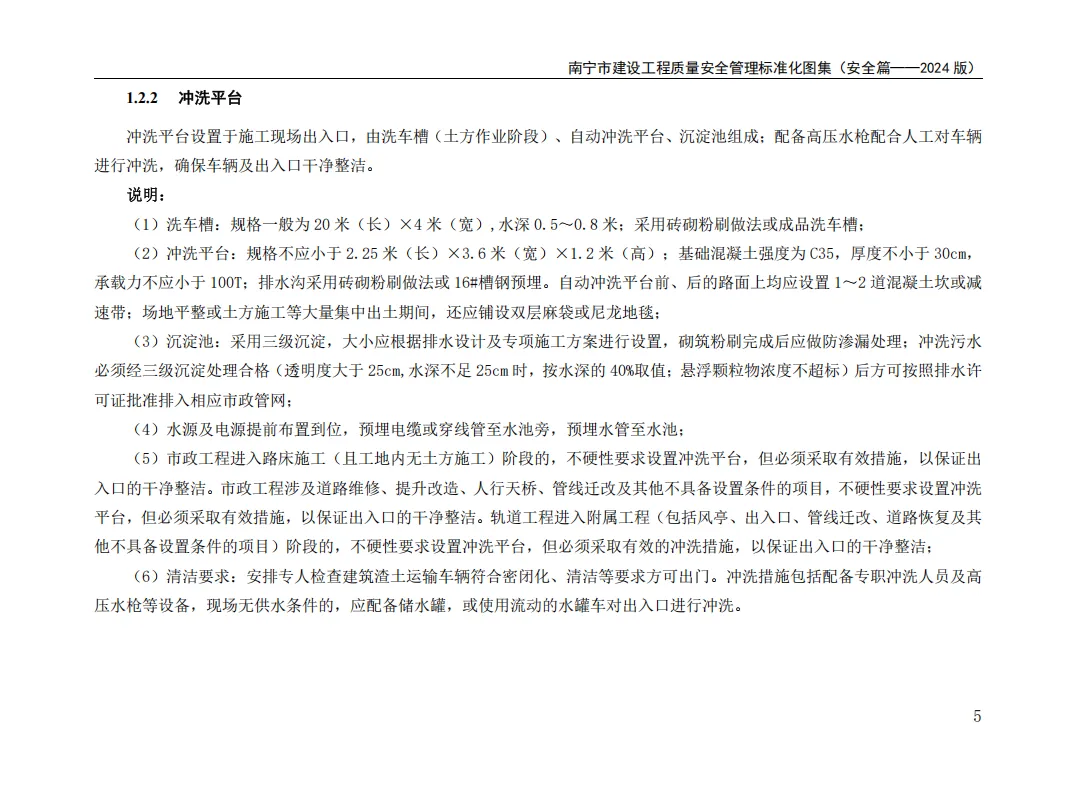

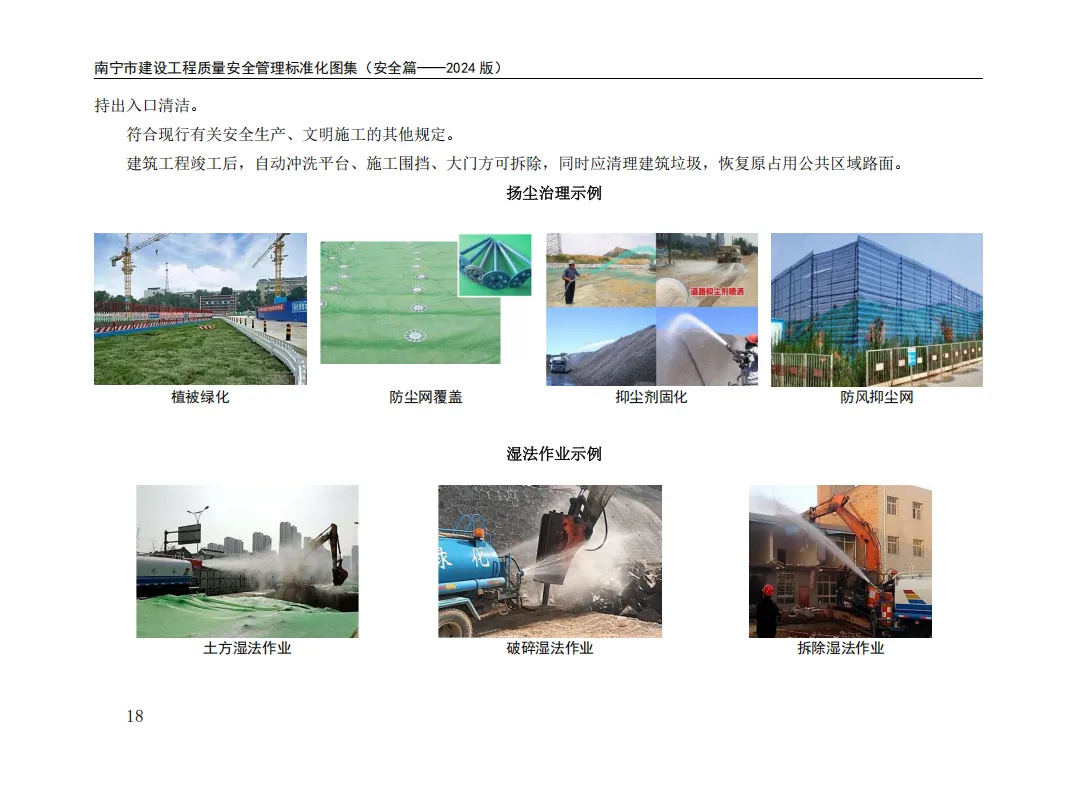

- 冲洗平台： 必须设置洗车槽（水深0.5~0.8m）或自动冲洗平台，配备三级沉淀池，严禁带泥上路。
2. 智慧化工地（科技赋能）
- 视频监控： 出入口、制高点（塔吊）、作业区、堆场区、生活区必须全覆盖，数据本地存储至少30天。
- 扬尘监测： 开工一个月内安装，实时上传PM10、噪声等数据，每周中断时长小于24小时。
- 实名制管理： 人脸识设备考勤，数据实时上传至“桂建通”平台。

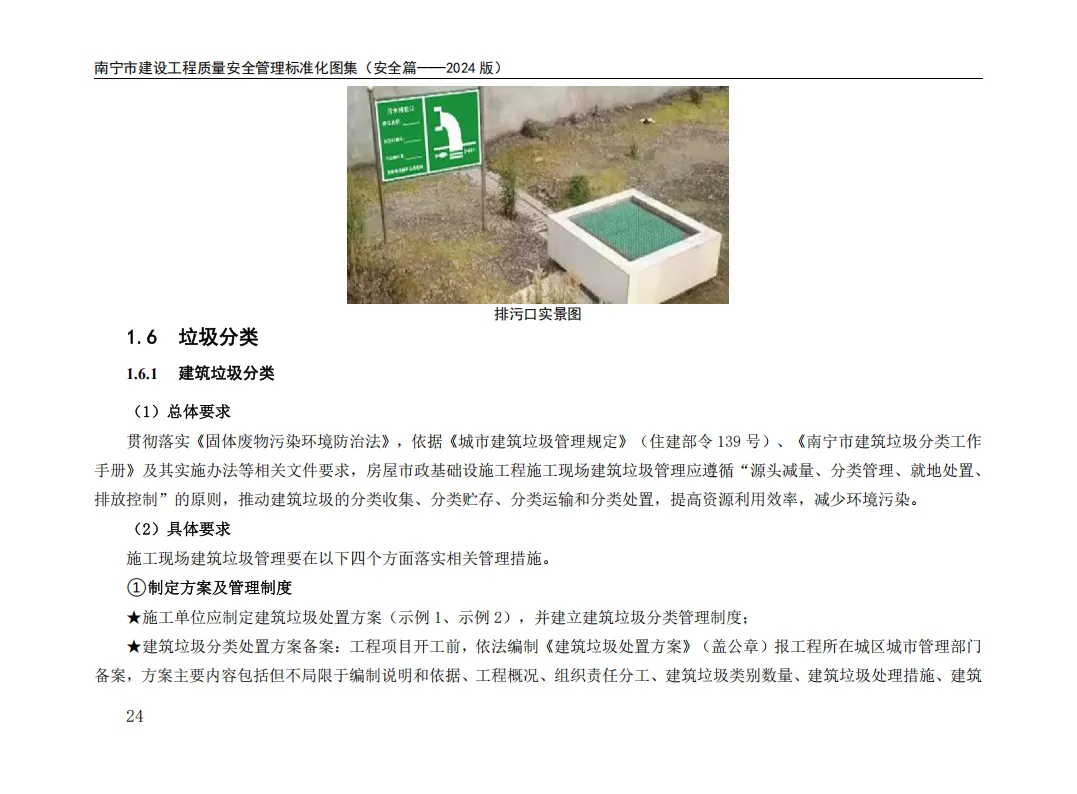

3. 垃圾分类与排水

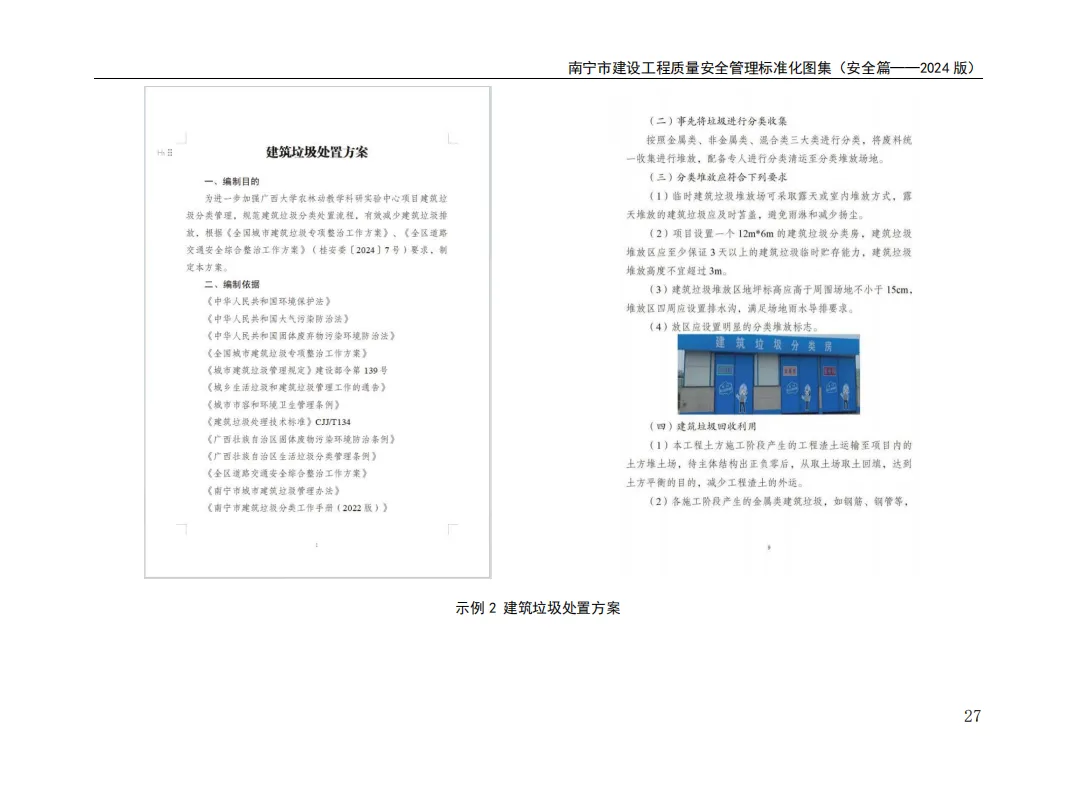

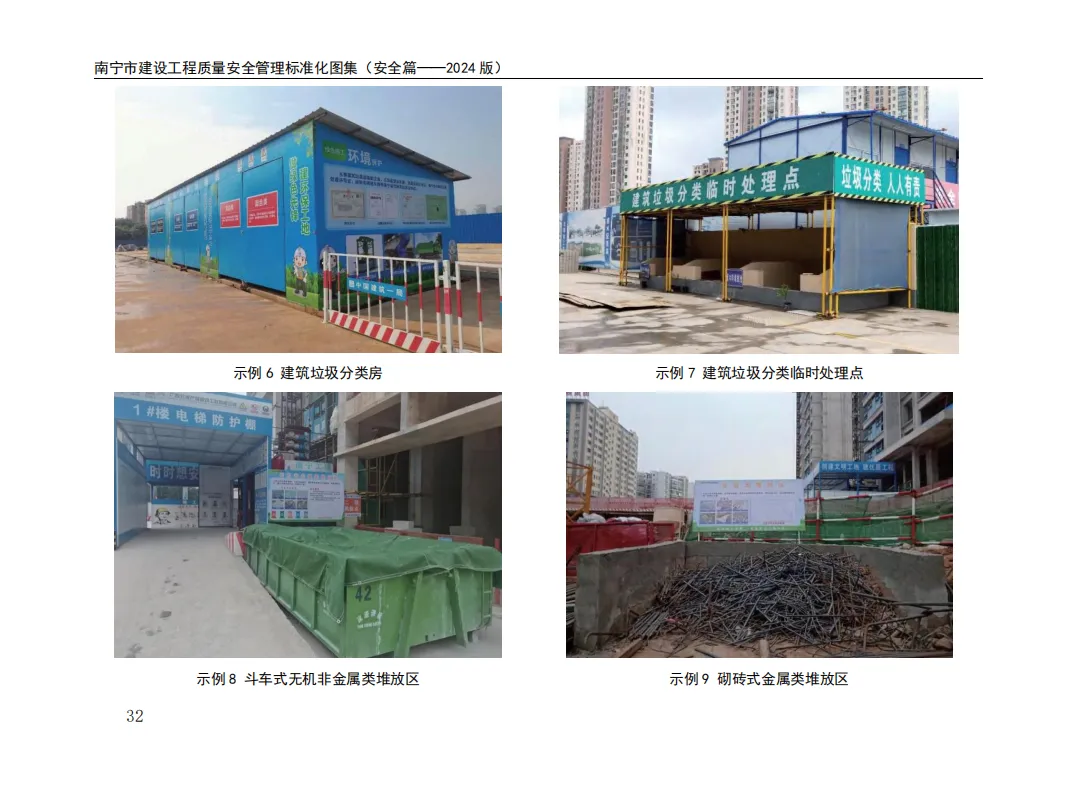

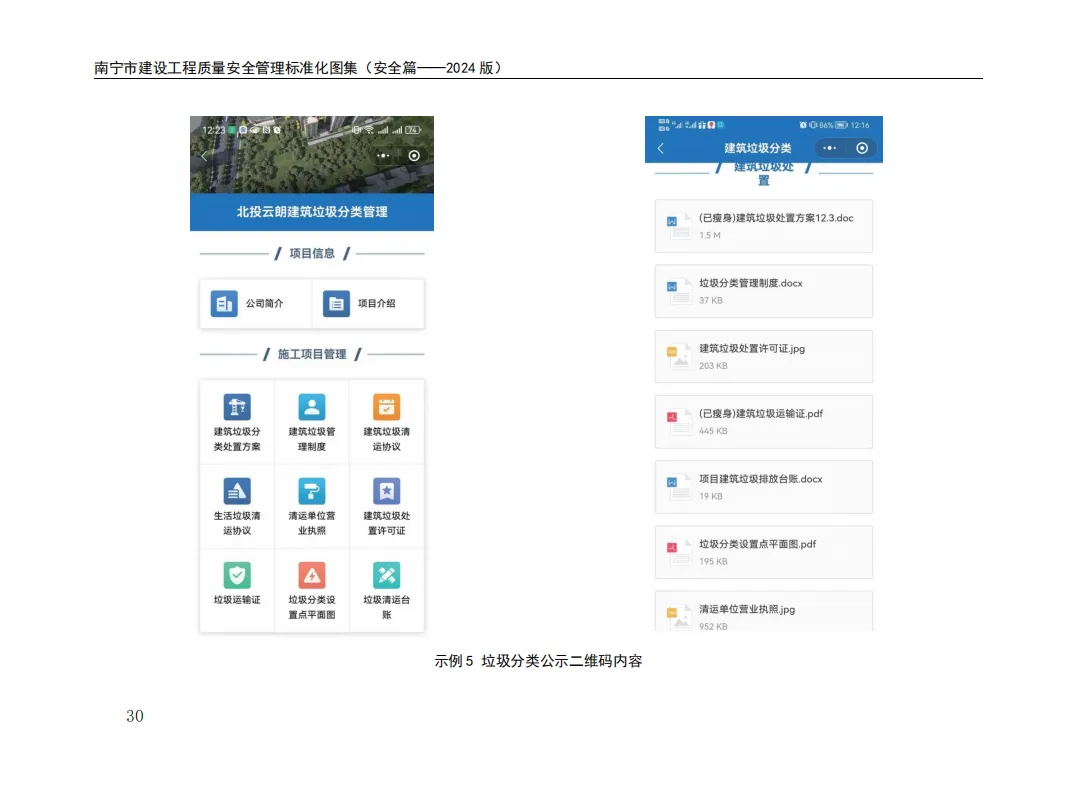

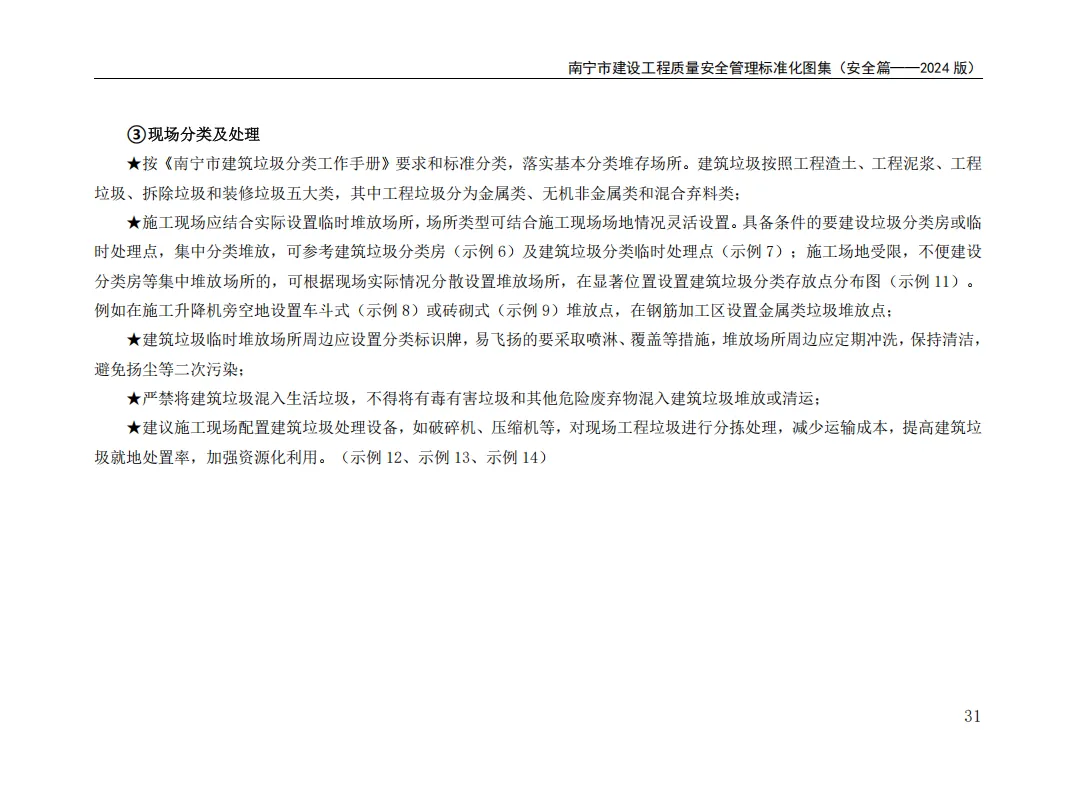

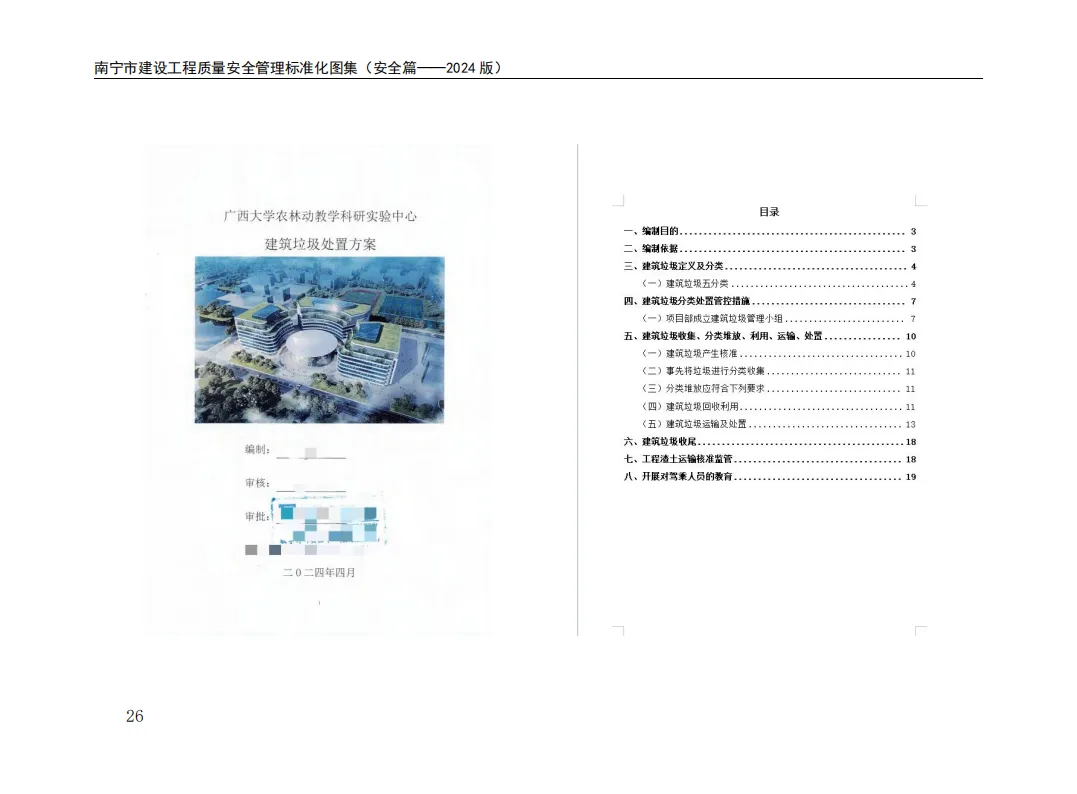

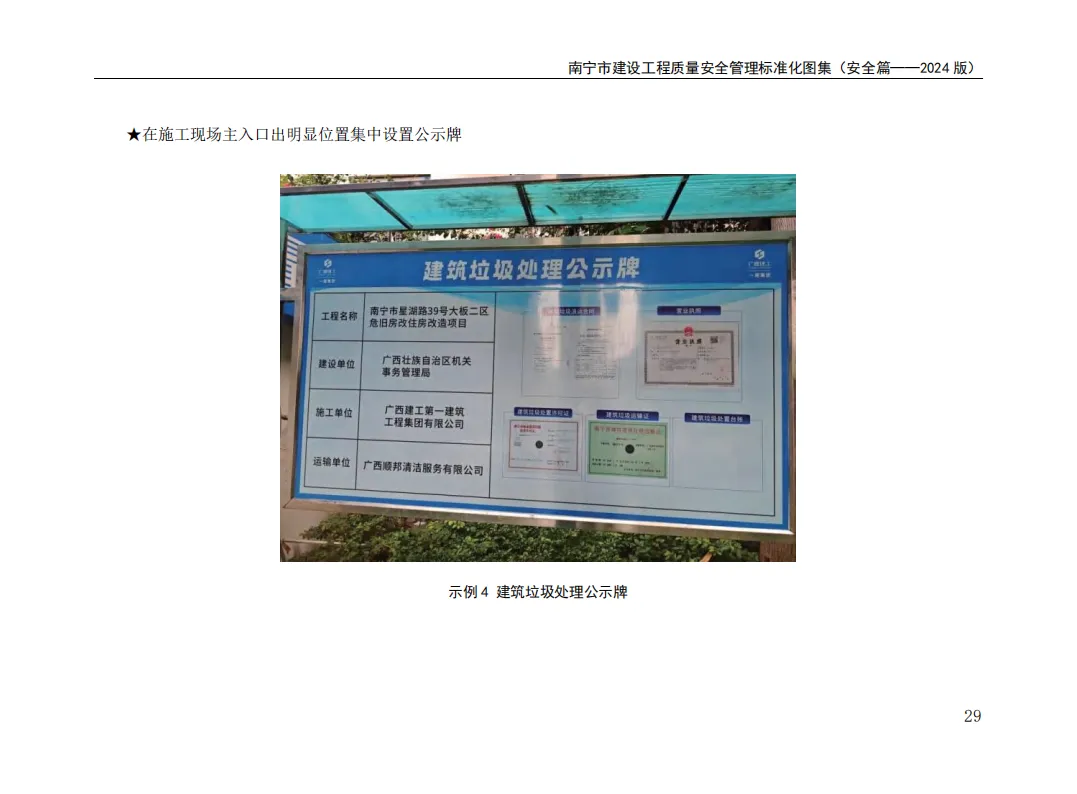

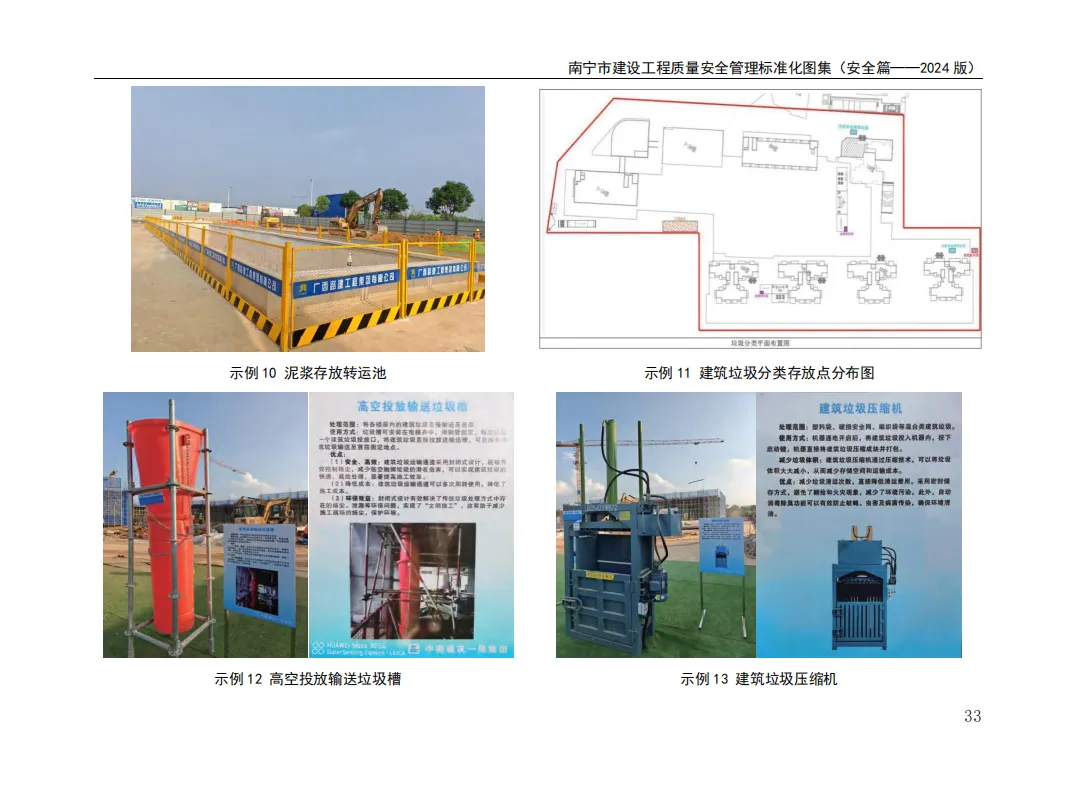

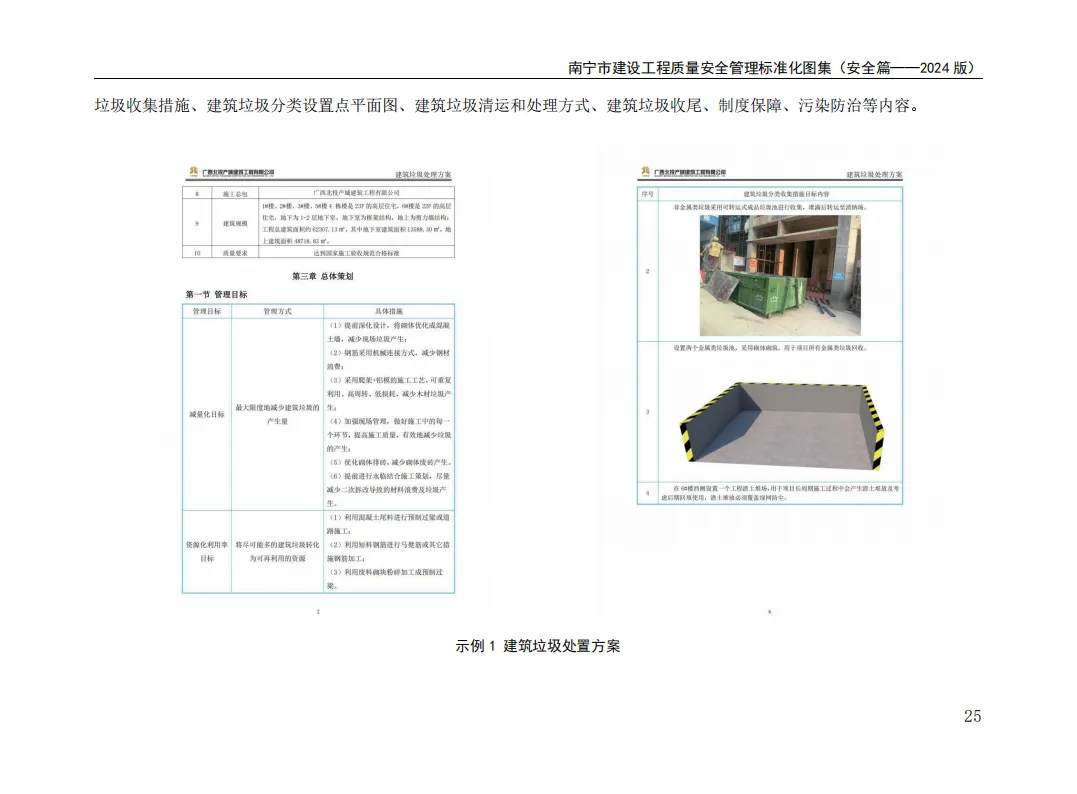

- 建筑垃圾： 源头减量，分类存放（金属、无机非金属、混合料），严禁混运。

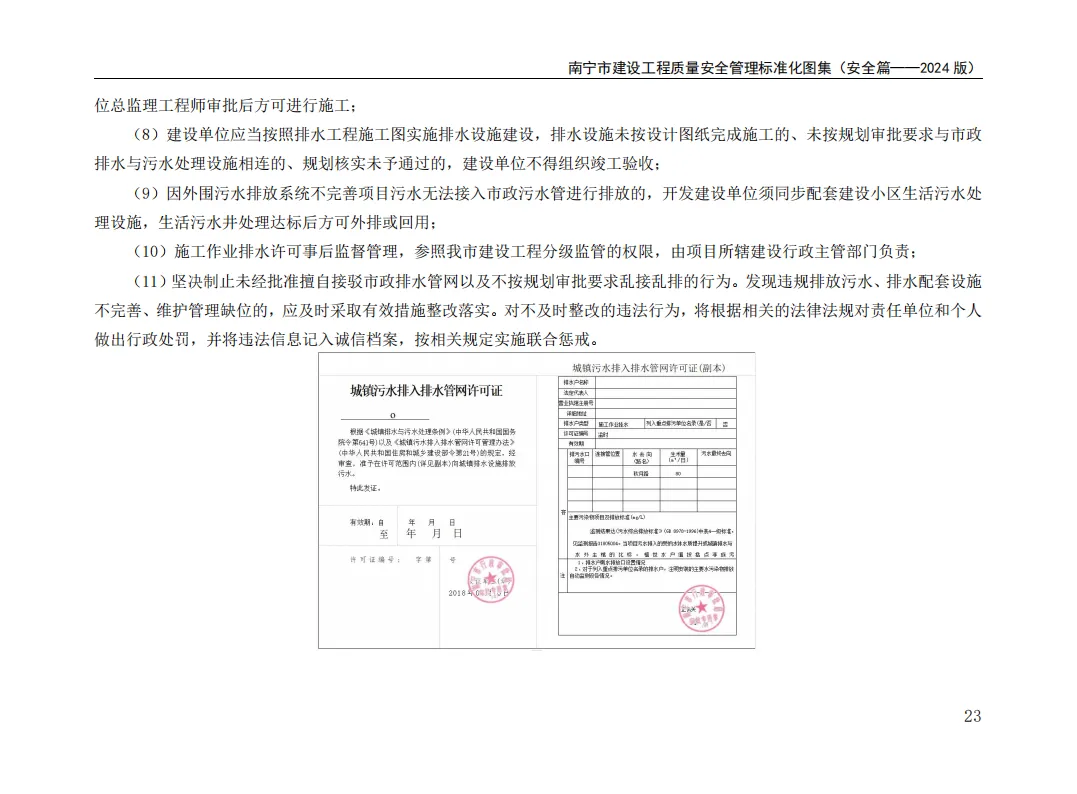

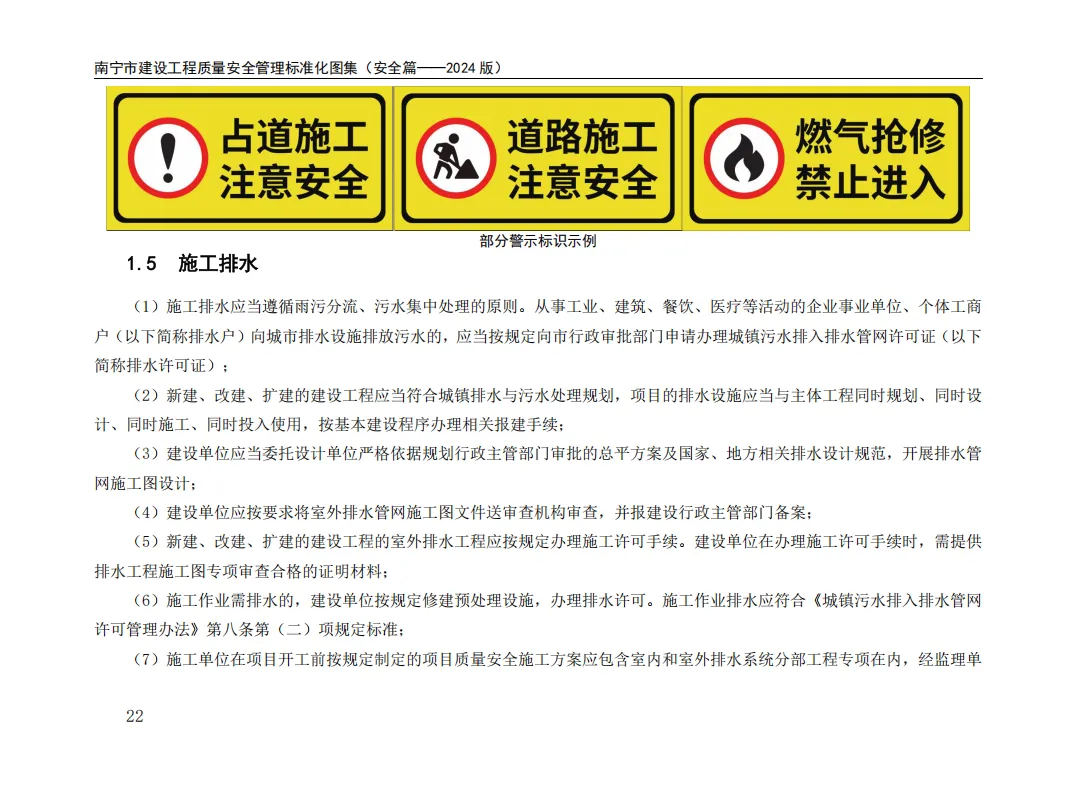

- 施工排水： 雨污分流，必须办理排水许可证，严禁乱接市政管网。
⚠️ 二、红线警示：2024版重大事故隐患判定
图集全文收录了《房屋市政工程生产安全重大事故隐患判定标准（2024版）》，这是监管执法的重中之重。
1. 施工安全管理“六条线”
- 无证施工、人证不符、特种作业无证上岗；
- 危大工程： 未编审专项方案，或超规模工程未论证；
- 未经验收合格即进入下一道工序。
2. 重点环节“零容忍”
- 基坑/边坡： 未做第三方监测、土方超挖、有坍塌预兆未处理。
- 起重机械： 安全装置不齐全、主要受力构件开焊/变形、使用报废设备。
- 高处作业： 悬挑式卸料平台搁置点未在主体结构上、电梯井道内贯通无防护。
🏗️ 三、实体安全：基坑、模板与脚手架的“硬核标准”
图集对各类危大工程给出了具体的构造详图，拒绝“差不多”工程。
1. 基坑工程（稳如泰山）
- 支护： 必须先撑后挖，随撑随挖，严禁超挖。
- 监测： 开挖深度≥5m或虽<5m但环境复杂的必须监测。
- 逃生： 基坑内必须设置不少于2个应急逃生通道（梯笼或爬梯）。
2. 模板支架（严丝合缝）
- 材质： 高度超过3.6m严禁使用木材支撑，推荐盘扣式钢管架。
- 构造： 立杆接长严禁搭接，必须对接；顶部自由端长度严禁超标（盘扣架不宜超过650mm）。
- 后浇带： 必须设置独立支撑体系，严禁随意拆除。
3. 脚手架（步步为营）
- 悬挑脚手架： 一次悬挑高度不宜超过20m，工字钢型号不小于16#，锚固长度不小于1.25倍外挑长度。
- 连墙件： 必须靠近主节点设置，偏离距离≤300mm，严禁柔性连接（除24m以下特定情况）。
🚜 四、机械设备：塔吊与施工电梯的“生死时速”
针对施工现场的“大动脉”，图集给出了详细的管理流程和实体标准。
1. 塔式起重机
- 全流程管理： 从租赁、安装、顶升（需告知）、检测、联合验收，到使用登记，每一步都要留痕。
- 群塔防撞： 低位塔吊臂端距高位塔吊塔身不小于2m，高差不小于2m。
- 安全装置： 力矩限制器、重量限制器、变幅/回转/高度限位器必须齐全有效。
2. 施工升降机
- 人脸识别： 必须安装司机身份识别系统，杜绝非司机操作。
- 防坠器： 每3个月做一次坠落试验，每年标定，5年报废。
- 停层平台： 必须独立设置，与外架不得混搭，两侧设置“之”字型斜撑。
🔥 五、消防安全：生活区与动火作业的“防火墙”
1. 临时用房
- 材质： 建筑构件燃烧性能等级必须为A级（如岩棉夹芯板）。
- 间距： 宿舍房间面积≤30m²，双面布置时疏散走道净宽≥1.5m，严禁使用大功率电器。
2. 动火与危化品
- 动火审批： 必须办理动火许可证，清理周边易燃物，配备灭火器材，专人监护。
- 气瓶管理： 氧气乙炔瓶间距≥5m，距明火≥10m，乙炔瓶必须安装防回火装置。
结语
“标准决定安全，细节决定成败。”
这份《南宁市建设工程质量安全管理标准化图集（安全篇—2024版）》不仅是南宁工地的“入场券”，更是全国工程管理人员提升标准化施工水平的绝佳范本。它用最直观的图片和最严谨的文字，定义了什么是“本质安全”。
建议将此文转发给项目部的每一位安全员和技术员，对照标准，规范施工！
互动话题：在你的工地上，哪一项安全标准执行起来最难？欢迎在评论区留言，一起探讨交流！
